Motorsport-Fahrzeuge mit dem CADPen digitalisieren
Motorsport-Fahrzeuge mit dem CADPen digitalisieren
Anwendungsfall: Erfassung von Fahrwerksgeometrie für Forschung und Entwicklung an Rennmotorrädern
Workflow: DXF → CAD / Simulationswerkzeuge
Für die Entwicklung neuer Dämpfer an Rennmotorrädern werden präzise Ausgangsdaten benötigt, zum Beispiel Radstand, Lenkkopfwinkel und Schwingenlänge. Mit dem CADPen lassen sich diese Merkmale direkt am Fahrzeug digitalisieren.

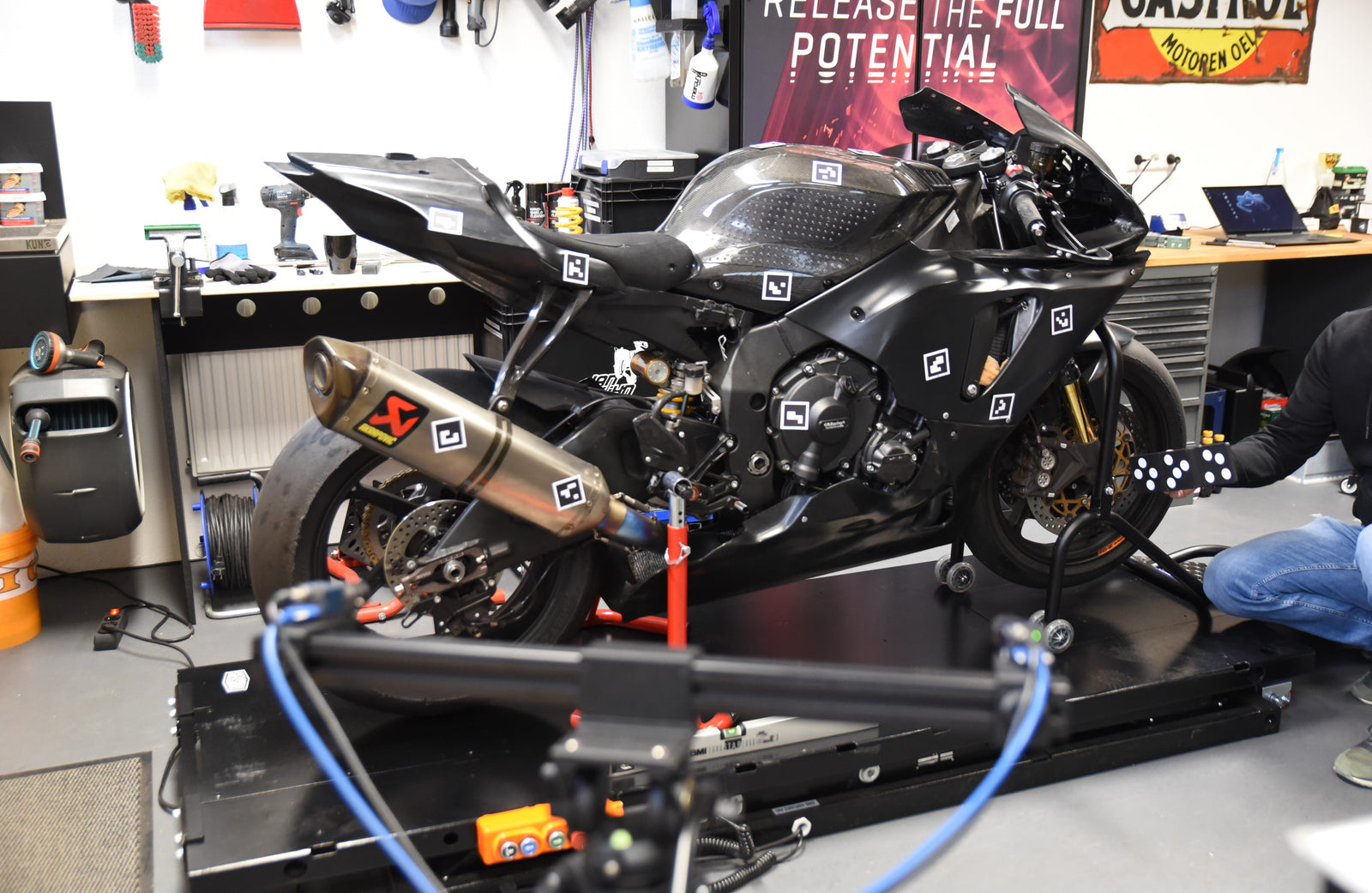

Am Motorrad werden optische Marker angebracht, damit die Stereo-Kameras flexibel um das Fahrzeug positioniert werden können. Anschließend wird eine an der Fahrzeugachse ausgerichtete Skizzierebene definiert. Alle erfassten Abstände und Winkel werden aufgenommen und als einzelne DXF-Datei exportiert.
Zusätzliche 3D-Geometrien und weitere Skizzierebenen können ergänzt werden, um weitere räumliche Merkmale zu erfassen. Mit dem CADPen – auch in Kombination mit der verlängerten Spitze – lassen sich dabei auch tiefer liegende Punkte wie Achszentren oder schwer erreichbare Rahmenknoten gut abtasten.
Die exportierte DXF-Datei enthält alle relevanten Längen und Winkel, die für eine Fahrwerks- oder Kinematik-Simulation benötigt werden. Dadurch entsteht eine saubere Grundlage für die Entwicklung und Optimierung neuer Dämpfer im Motorsport.
(Software: Autodesk Fusion)
