Was ist im Lieferumfang enthalten?

Das CADPen-System wird mit robustem Transportkoffer und Stativtasche für sichere Lagerung und einfachen Transport geliefert. Enthaltene Komponenten: Taststift Stereo-Kamerasystem mit 10m Kabel Stativ Kalibrierfeld Benutzerhandbuch Kommerzielle Rechnung

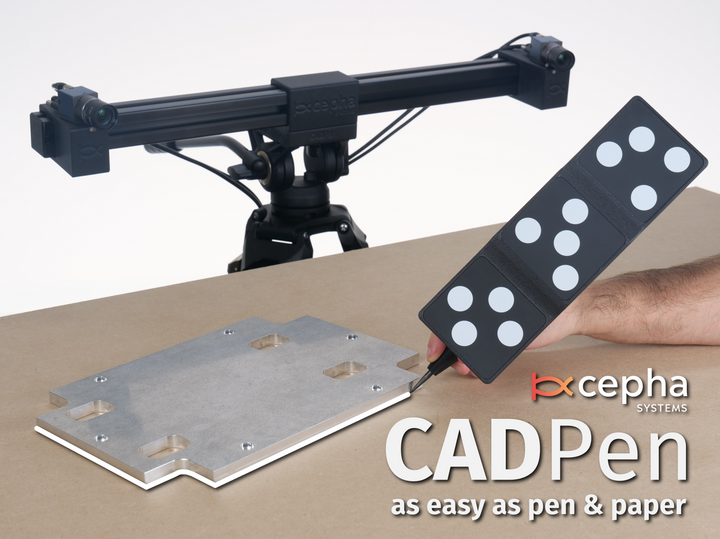

CADPen – CAD-Digitalisierungswerkzeug

Name: CADPen – CAD-Digitalisierungswerkzeug
Brand: Cepha Systems Shop
Price: 6999.0 EUR
Availability: InStock

€6.999,00

zzgl. MwSt.

Ausführung

Basis

Rundum

Folie

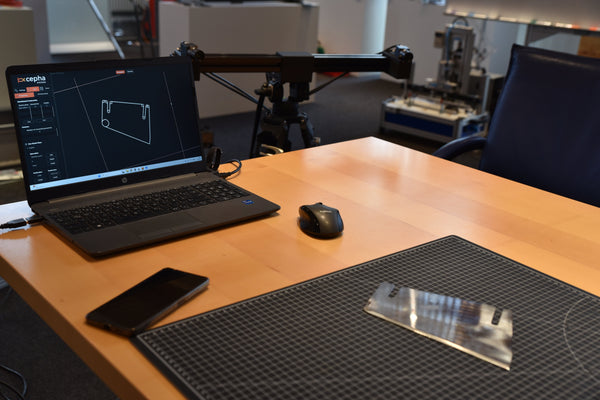

Basis: Kameras bleiben stehen, das Bauteil wird von einem Standort aus abgefahren. Ideal für Platten, Bleche, Schablonen und Textilien auf dem Tisch.

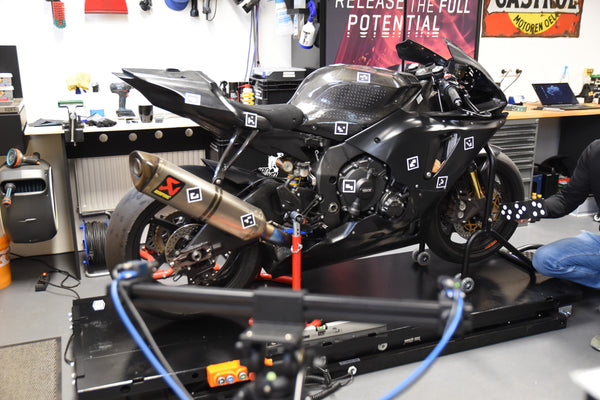

Rundum: Kameras wandern ums Bauteil, alles landet in einer zusammenhängenden Zeichnung. Ideal für Möbel, Fahrzeuge, Maschinen und große Bauteile.

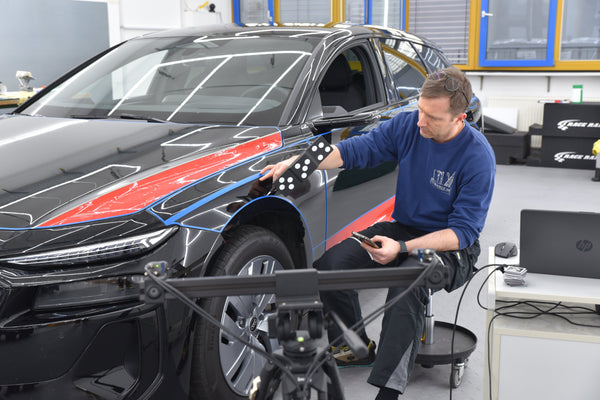

Folie: Rundum plus Schnittmuster: Flächen am Fahrzeug abgreifen, flach ausrollen, als DXF/SVG exportieren. Ideal für Fahrzeugfolierung und Werbetechnik.

Kostenloser Versand

Auf Lager
Nachbestellt, bald verfügbar

[{"id":65121238548829,"title":"Basis","option1":"Basis","option2":null,"option3":null,"sku":null,"requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"CADPen – CAD-Digitalisierungswerkzeug - Basis","public_title":"Basis","options":["Basis"],"price":699900,"weight":25000,"compare_at_price":699900,"inventory_management":null,"barcode":null,"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":65121238581597,"title":"Rundum","option1":"Rundum","option2":null,"option3":null,"sku":null,"requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"CADPen – CAD-Digitalisierungswerkzeug - Rundum","public_title":"Rundum","options":["Rundum"],"price":999900,"weight":25000,"compare_at_price":999900,"inventory_management":null,"barcode":null,"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":66020935565661,"title":"Folie","option1":"Folie","option2":null,"option3":null,"sku":null,"requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"CADPen – CAD-Digitalisierungswerkzeug - Folie","public_title":"Folie","options":["Folie"],"price":1499900,"weight":25000,"compare_at_price":1499900,"inventory_management":null,"barcode":null,"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

So arbeitet jede Ausführung

STIFTBASIERTER WORKFLOW

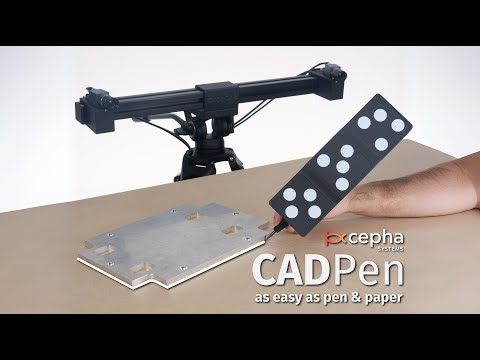

Skizzieren mit Stift

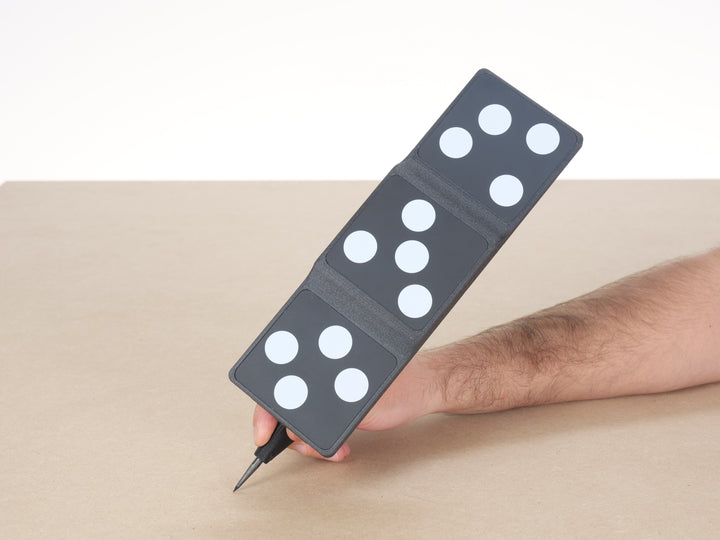

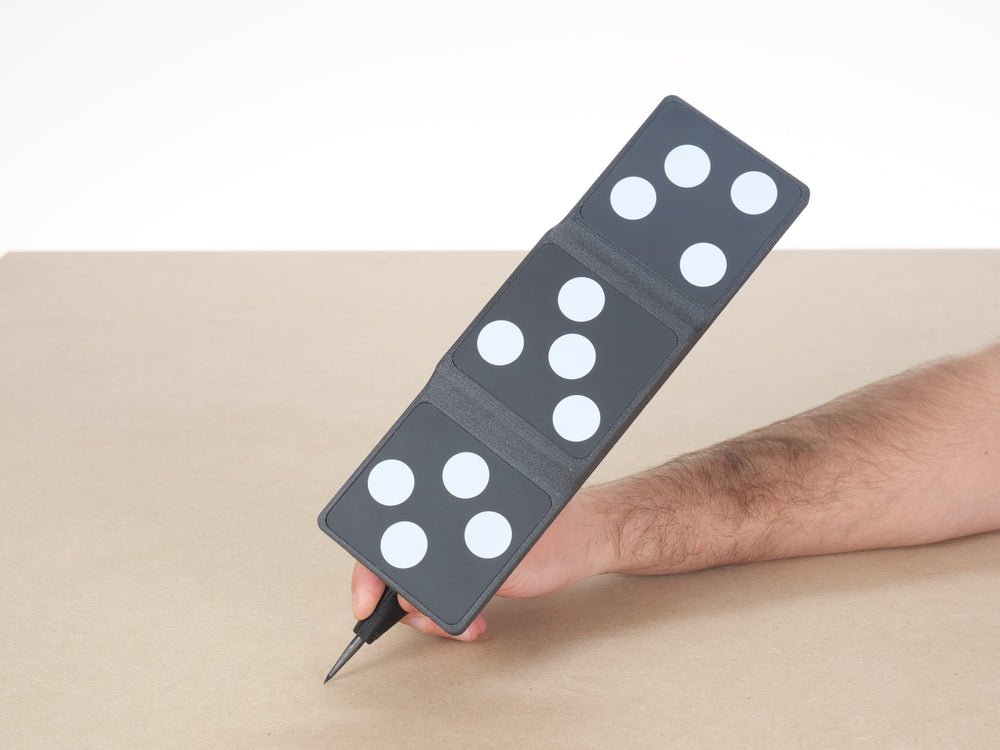

Führen Sie den CADPen entlang realer Konturen wie mit einem Stift. Erfassen Sie Formen direkt von Schablonen, Bauteilen oder Oberflächen — intuitiv, kontrolliert und ohne komplexe Scan-Nachbearbeitung.

PRÄZISe

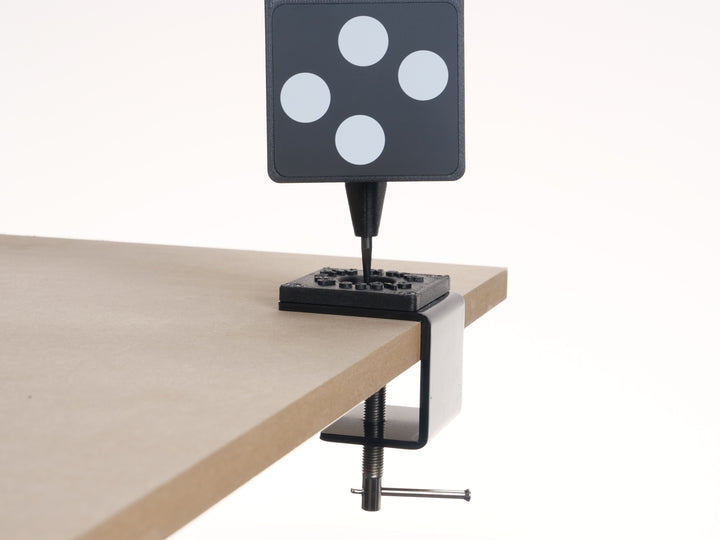

Feine Details erfassen

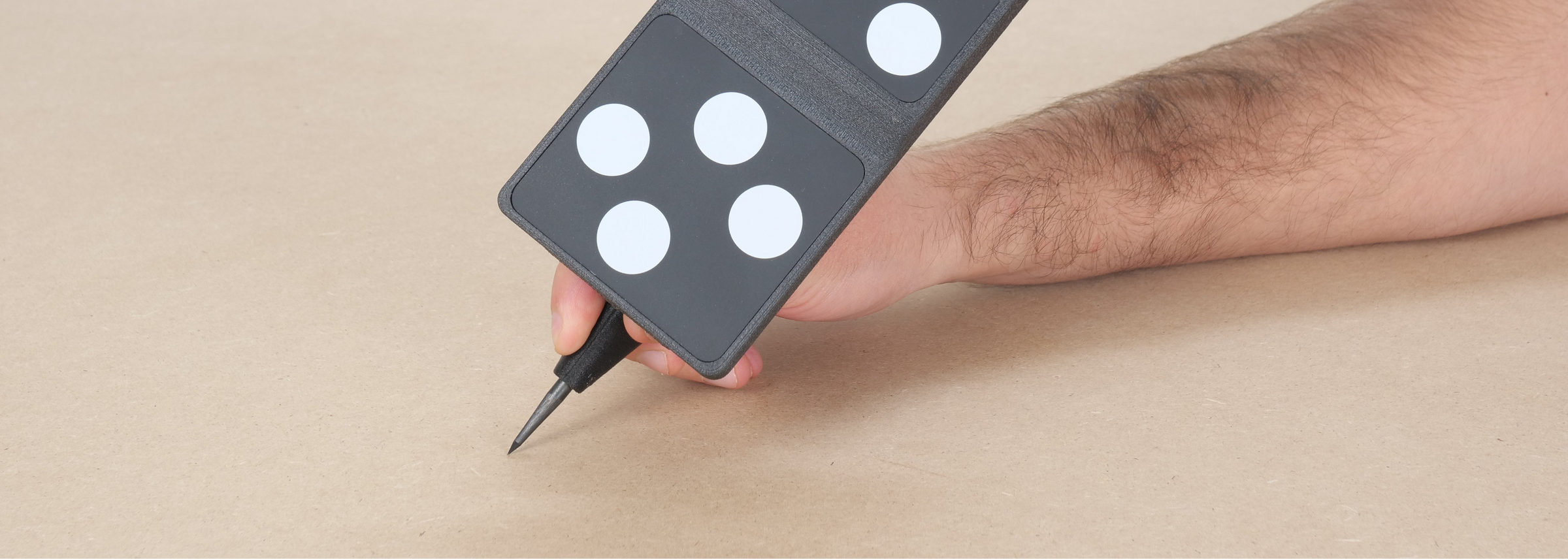

Der CADPen ist für präzise Punkt- und Konturerfassung an Kanten, Ecken und Detailgeometrien ausgelegt. Nutzen Sie die Metallspitze für exakte Kontaktpunkte oder eine Kunststoffspitze, wenn empfindliche Oberflächen geschützt werden sollen.

OPTISCHES TRACKING

Zeichne frei im 3D Raum

Der CADPen wird durch ein Kamerasystem optisch verfolgt. Dadurch wird die Position des Stifts im Raum erfasst — auch bei größeren Arbeitsabständen und flexiblen Aufbauten.

Kameras flexibel positionieren

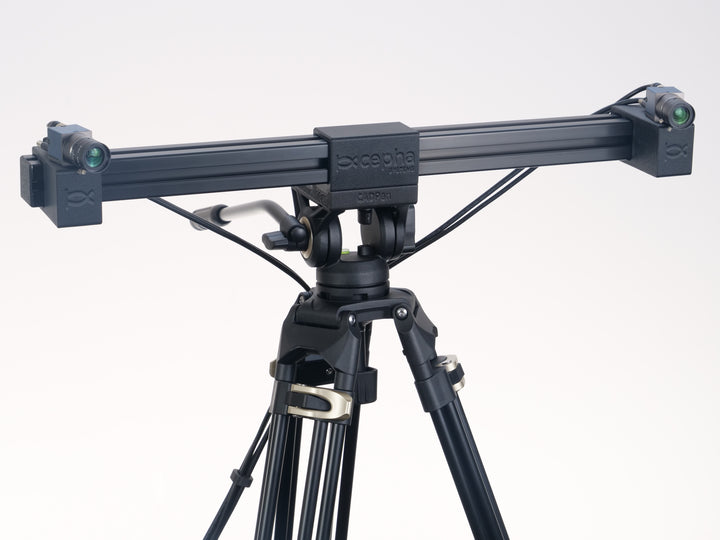

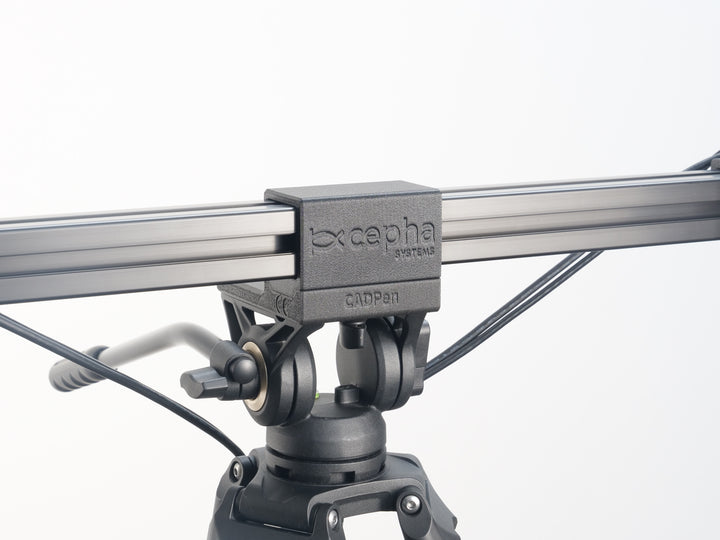

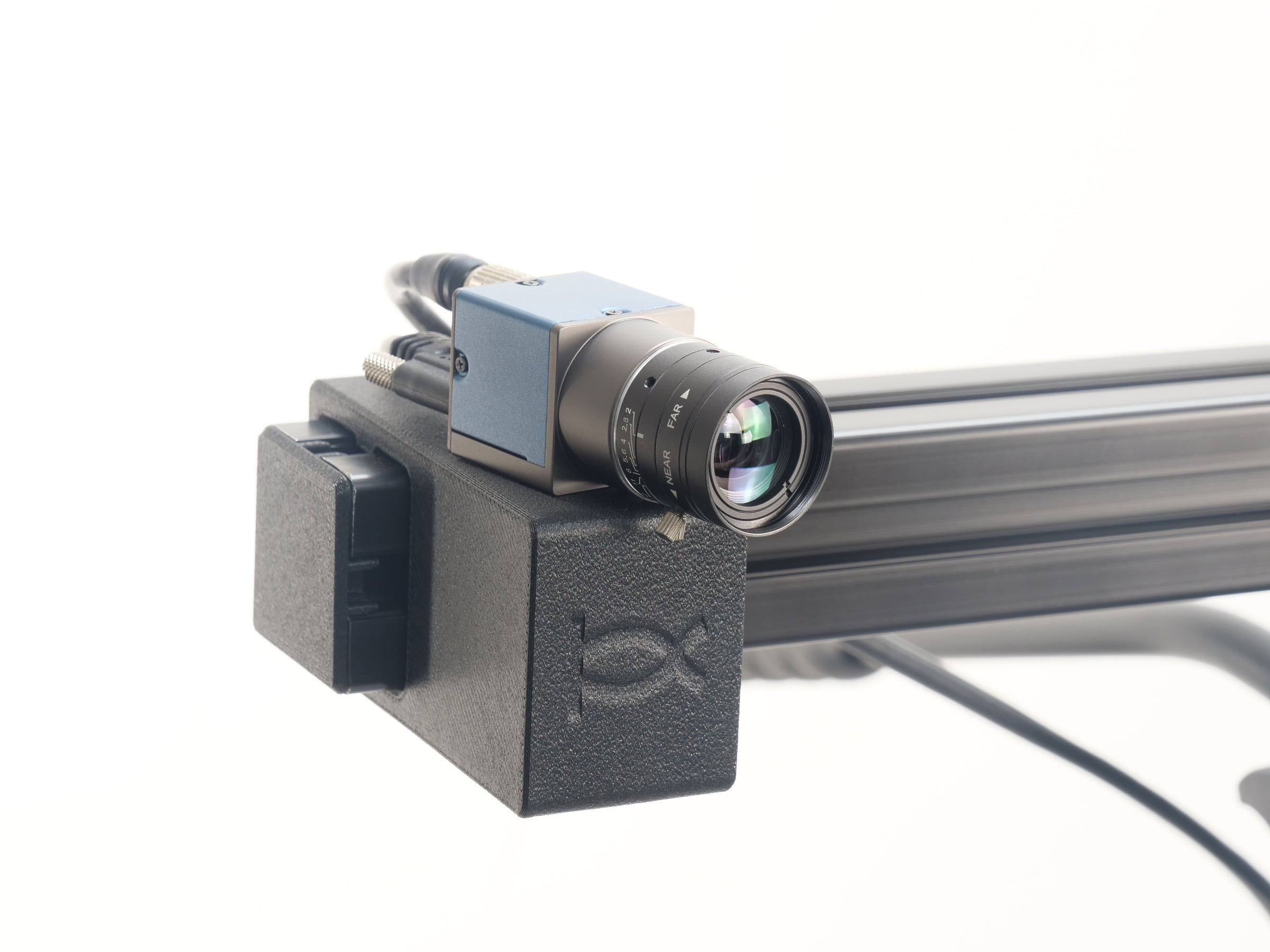

Das Stereo-Kamerasystem wird auf einem stabilen Stativ montiert. So lässt sich der Aufbau flexibel an Ihrem Arbeitsplatz, Ihrer Schablone oder Ihrem Bauteil ausrichten.

SOFTWARE

CADPen Studio

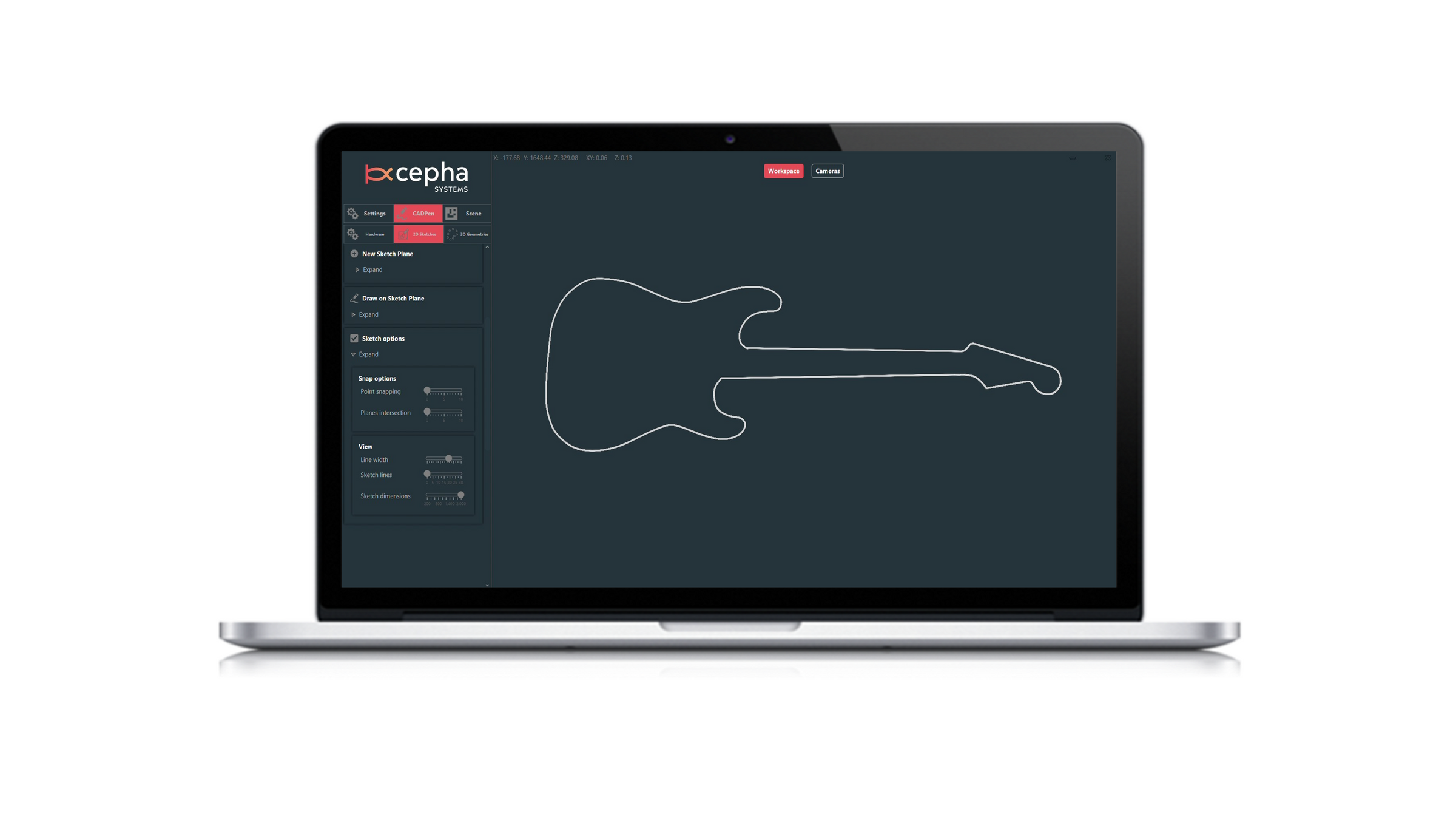

CADPen Studio wandelt erfasste Punkte und Konturen in bearbeitbare CAD-Geometrie um. Erstellen Sie 2D- und 3D-Formen und exportieren Sie das Ergebnis als DXF-Datei für Ihren CAD-/CAM-Workflow.

STEUERUNG

Per Smartphone fernsteuern

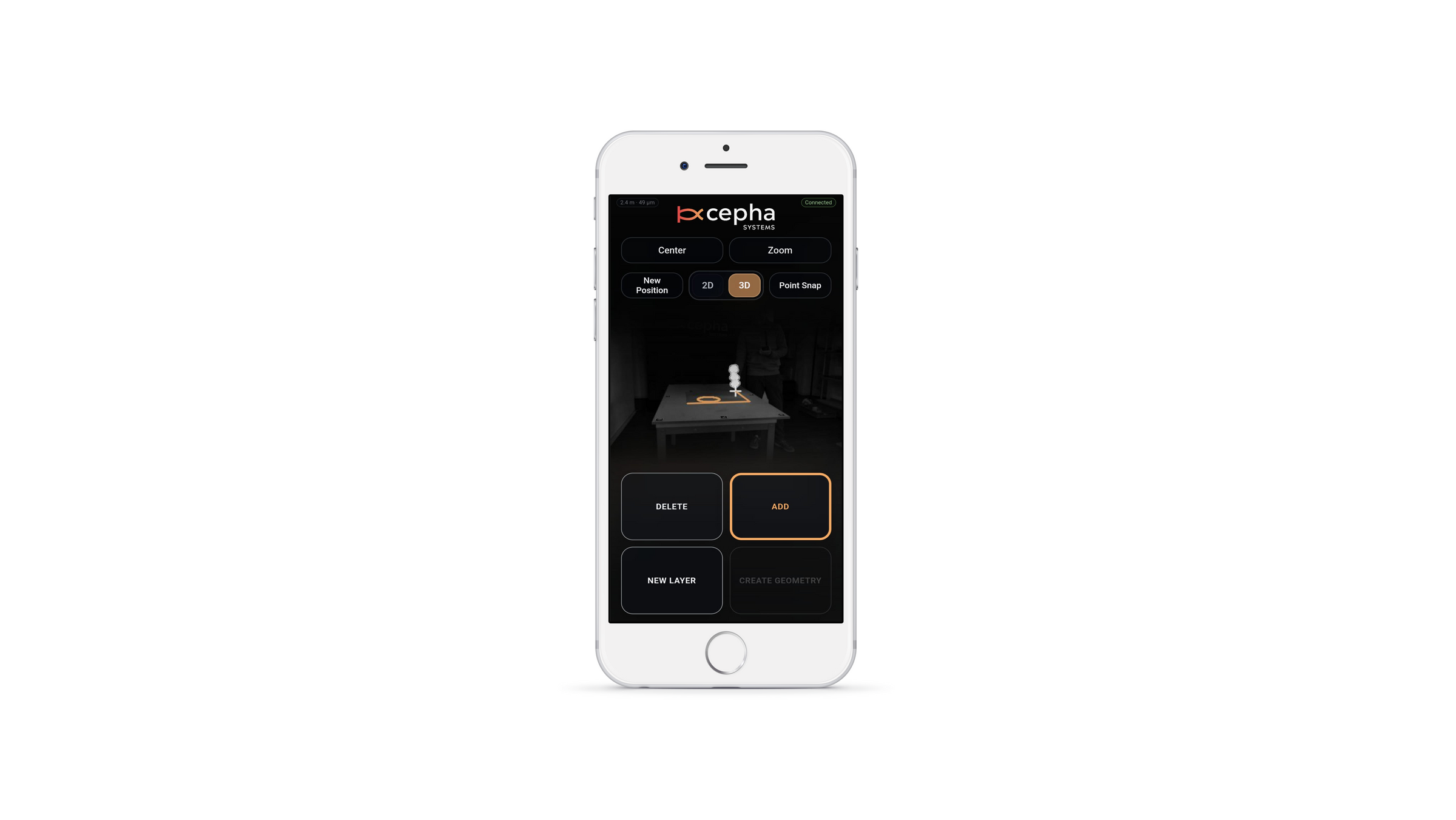

Nutzen Sie Ihr Smartphone als Fernsteuerung über WLAN oder Hotspot. Es ist keine App-Installation erforderlich — einfach verbinden, Steueroberfläche öffnen und Punkte direkt während der Arbeit mit dem Stift erfassen.

FAQs

Der CADPen ist für flexible Arbeitsabstände, 1-3 m zwischen Kamerasystem und Stift, ausgelegt. Je nach Arbeitsabstand, Aufbau und Kalibrierqualität liegen typische Einzelpunktgenauigkeiten im Bereich von unter 150 µm im Nahbereich bis ca. 1 mm bei größeren Arbeitsabständen.

Voraussetzung ist ein Windows-PC mit USB-C-Anschluss sowie eine CAD-/CAM-Software, die DXF-Dateien verarbeiten kann.

Kein USB-C-Anschluss vorhanden? Der CADPen lässt sich alternativ auch über zwei freie USB-3.0-Anschlüsse in Kombination mit einer separaten USB-C-Stromversorgung betreiben.

Das CADPen-System wird mit robustem Transportkoffer und Stativtasche für sichere Lagerung und einfachen Transport geliefert.

Enthaltene Komponenten:

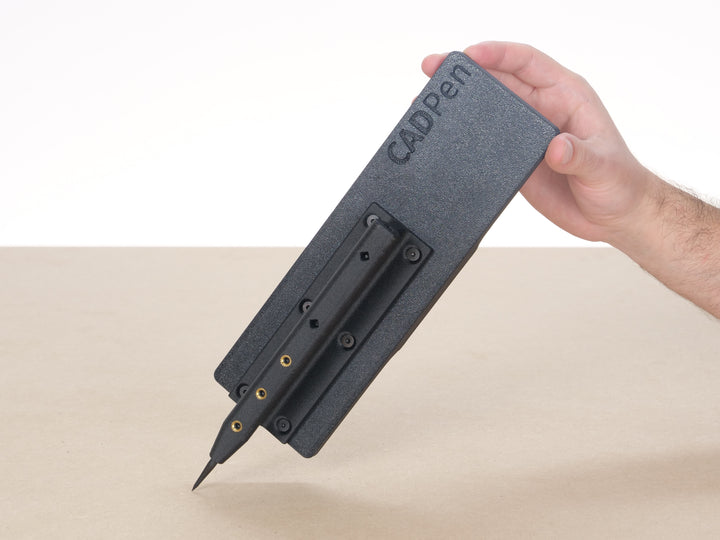

Taststift
Stereo-Kamerasystem mit 10m Kabel
Stativ

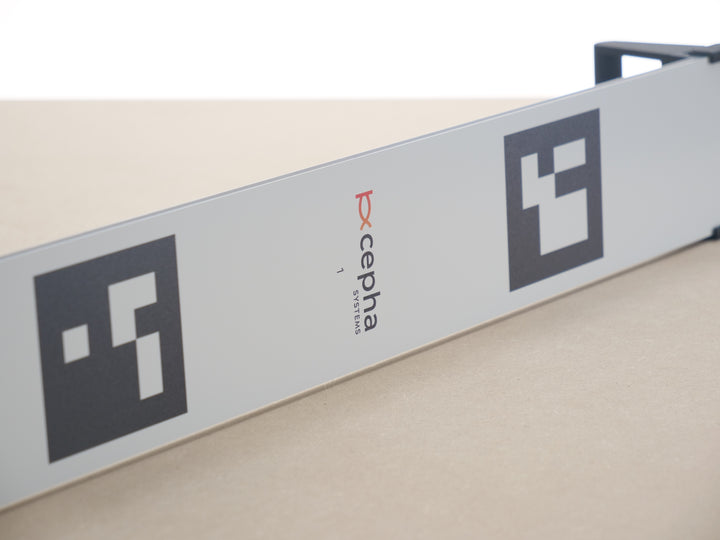

Kalibrierfeld
Benutzerhandbuch
Kommerzielle Rechnung

Das System kann auf Deutsch oder Englisch verwendet werden.
